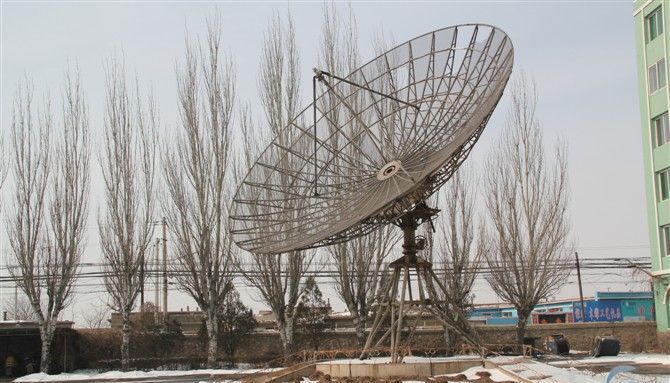

KVH 9米铝网卫星天线







特性:

铝网
栅式底座组装
拉伸成形铝反射面
CKu波段可选
线、圆极化可选
单极化、双极化可选
手动、电动可选
抗腐
产品可定制















技术参数F

9米网状卫星接收天线a

C-波段

Ku-波段









1.

频率范围(GHz)

0.5-4.2

12.25-12.75





3.4-4.2

10.95-12.75

2.

增益(dBi)

50.1 at 4.2GHz

60.7 at 12.5GHz

3.

电压驻波比

1.25:1

1.3:1

4. (-3dB)波束宽度

0.676°

0.213°

5.

天线噪声温度(K

1/2Port Feed

1/2Port Feed



10°仰角

33K

39K



20°仰角

28K

34K



40°仰角

24K

30K

6.

Typical G/T at 20°EL

30.08dB/K (3.8GHz, 30K LNA)

37.56dB/K (12.5GHz, 70K LNA)

7.

接口

CPR-229

WR-75

8.

插入损耗

0.2dB

0.25dB

9.

Tx to Rx 隔离度

≥85dB

≥85dB

10. 轴向 比  (dB)

0.75dB

1dB

11. 交叉极化隔离度









≥30dB

≥30dB

12. 旁瓣

CCIR.580-5

CCIR.580-5









13

机械特性



天线型式

前馈立柱式丝杆传动



俯仰范围

5° to 90°



方位范围

电动 ±85°      手动 0°to 360°



天线类型

双反射镜



天线瓣数

72



天线材料

铝网



安装类型

立柱式

14

环境特性



抗风能力

60mph 110kmph 工作风速(保精度)

80mph 125kmph 工作风速(降精度)

145mph 260kmph 生存风速(朝天锁紧)



环境温度

-45~60°C



湿度

0%~



抗震能力

0.3G’s 水平0.15 G’s 垂直



雨水

180mm/h



太阳辐射

360 BTU/h/ft2  (1000Kcal/h/m2)



冲击与振动

空运, 海运  卡车



冰雹

25mm 表面 or 13mm 表面with 130km/h 风速



 重量

 1000公斤(KG
